在工業生產、醫療科研等領域，液氮罐的液位監測至關重要，準確的液位監測能確保液氮的合理使用和設備的安全運行。然而，實際應用中常出現液位監測不準確的情況，以下從多個方面對其原因進行詳細分析。

　　一、監測系統本身組成部分問題

　　(一)傳感器問題

　　傳感器作為獲取液位信息的核心部件，不同類型的傳感器因原理和結構特點，可能因多種因素導致監測不準確。

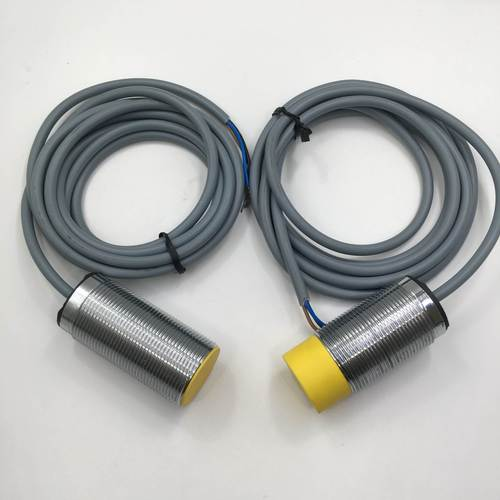

　　電容式傳感器

　　電容式傳感器通過測量電極間的電容值來反映液位。液氮處于極低溫度(約 - 196℃)環境，長時間運行可能使傳感器的絕緣材料性能發生變化。絕緣材料的介電常數會隨溫度降低而改變，而電容值與介電常數成正比關系，介電常數的變化直接導致電容值測量出現偏差。例如，某些絕緣材料在低溫下介電常數下降，使得測得的電容值偏小，進而換算出的液位值低于實際液位。此外，若電極表面因長期接觸液氮，出現結霜、腐蝕或附著雜質等情況，會改變電極的有效面積和間距，同樣會影響電容值的準確測量。

　　超聲波式傳感器

　　超聲波式傳感器通過發射超聲波并接收液面反射回波來計算液位高度。當罐內液面波動較大時，如液氮蒸發速率變化、外界振動導致罐體晃動等，會使液面形成不規則的波浪，超聲波的反射路徑變得復雜，部分聲波可能發生散射而非垂直反射，導致傳感器接收到的回波信號強度減弱或時間延遲不準確。同時，若罐內存在較多氣泡，尤其是在液氮補充過程中或罐內壓力不穩定時，氣泡會散射超聲波，使傳感器誤將氣泡表面當作液面，從而造成測量距離的偏差。例如，當氣泡聚集在傳感器下方時，可能會使測量得到的液位高度比實際液位偏高。

　　浮子式傳感器

　　浮子式傳感器依靠浮子隨液面升降，通過機械傳動或磁性耦合來傳遞液位信號。若浮子的密度選擇不當，在液氮低溫環境下，浮子材料的密度可能因收縮或膨脹發生變化，導致浮子的浮力改變，無法準確跟隨液面。此外，浮子安裝不垂直或導向桿存在彎曲、污垢堆積等情況，會使浮子在升降過程中卡住或摩擦阻力增大，不能及時隨液面變化而移動。例如，導向桿上結霜或附著雜質，會增加浮子的運動阻力，當液面下降時，浮子可能滯后一段時間才開始移動，導致監測到的液位值滯后于實際液位。還有，若采用磁性耦合的浮子式傳感器，低溫可能影響磁性材料的磁性能，導致磁力減弱或磁路干擾，使信號傳遞出現誤差。

　　(二)信號傳輸環節問題

　　電磁干擾

　　在工業環境中，存在大量的電磁干擾源，如電機、變壓器、變頻器、高頻加熱設備等。這些設備運行時產生的電磁噪聲通過空間輻射或線路傳導的方式干擾傳感器輸出的信號。傳感器輸出的信號通常較為微弱(如毫伏級的電壓信號或毫安級的電流信號)，當傳輸線路較長且未采取有效的屏蔽措施時，電磁噪聲容易耦合到信號線路中，導致信號失真。例如，變頻器產生的高次諧波會通過空間輻射到信號線路，使傳輸?shù)男盘栔携B加高頻干擾噪聲，造成顯示的液位數據出現頻繁波動，無法準確反映實際液位。

　　傳輸線路問題

　　傳輸線路的接觸不良是常見問題之一，如接線端子松動、焊點脫落等，會導致信號傳輸時斷時續或電阻增大，引起信號衰減。線路老化后，絕緣層可能破損，出現漏電現象，同時導線的導電性能也會下降，進一步影響信號的穩定傳輸。例如，在長期使用過程中，線路接頭處因氧化或腐蝕，接觸電阻增大，使得傳感器輸出的信號在傳輸?shù)斤@示控制單元時幅度降低，導致計算出的液位值與實際值存在偏差。

　　(三)顯示控制部分問題

　　顯示設備故障

　　顯示設備本身的故障會直接導致液位數據顯示錯誤。例如，顯示屏出現像素點損壞、屏幕老化導致顯示模糊或顏色失真，可能使操作人員誤讀液位數值。顯示驅動電路故障，如芯片損壞、電容失效等，會導致無法正確驅動顯示屏，出現液位數據亂碼、不更新等情況。

　　控制算法缺陷

　　控制算法若沒有充分考慮液氮的物理特性和實際工況，會導致液位計算偏差。液氮在儲存過程中會不斷蒸發，罐內的氣體量增加，壓力升高，當壓力達到一定值時，安全閥會開啟釋放氣體，這一過程會導致液面發生變化。若控制算法沒有對蒸發量進行準確計算和補償，僅根據傳感器的實時測量值來顯示液位，而忽略了蒸發導致的液位自然下降，會使監測到的液位值與實際可使用的液氮量不符。此外，環境溫度的變化會影響液氮的蒸發速率，溫度升高時蒸發加快，液位下降速度變快，而控制算法若沒有引入溫度補償機制，也會導致液位監測不準確。

　　二、液氮罐使用環境和工況影響

　　(一)罐內壓力變化

　　液氮在儲存過程中，由于與外界存在熱交換，會不斷蒸發產生氮氣，使罐內壓力逐漸升高。當壓力超過設定值時，安全閥開啟泄壓，泄壓過程中會伴隨氣體的快速排出，導致液面劇烈波動。對于浮子式傳感器，液面波動會使浮子上下起伏，無法穩定在正確的液位位置，導致測量值頻繁變化，無法準確反映平均液位。此外，壓力不穩定還會影響電容式傳感器的測量，因為壓力變化可能導致罐體發生微小變形，從而改變電極間的距離和相對位置，影響電容值的測量。

　　(二)環境溫度變化

　　環境溫度的劇烈變化會對液氮的蒸發速率產生顯著影響。當環境溫度升高時，液氮吸收更多的熱量，蒸發加快，液位下降速度變快;當環境溫度降低時，蒸發速率減慢，液位下降速度變緩。如果監測系統沒有根據環境溫度對液位變化進行修正，僅依據傳感器的原始測量數據來顯示液位，會導致在不同溫度條件下，監測到的液位變化趨勢與實際因蒸發導致的液位變化不一致。例如，在夏季高溫環境下，液氮蒸發快，若監測系統沒有考慮溫度補償，可能會提前發出低液位報警，而實際上罐內仍有足夠的液氮可供使用。

　　(三)液面波動和氣泡

　　除了壓力變化導致的液面波動，在液氮補充過程中，新注入的液氮會沖擊罐內原有液面，產生較大的波動。同時，若液氮中含有較多的雜質或溶解氣體，在儲存過程中可能會釋放出來形成氣泡，尤其是在溫度或壓力變化時。這些氣泡聚集在液面附近，會干擾超聲波式傳感器的測量，使傳感器接收到多個反射回波，難以準確判斷真實液面位置。對于浮子式傳感器，氣泡可能會使浮子受到額外的浮力或阻力，導致浮子的運動狀態異常，影響液位監測。

　　三、安裝因素

　　(一)傳感器安裝位置不當

　　不同類型的傳感器對安裝位置有特定要求，安裝不當會直接影響測量準確性。對于浮子式傳感器，若浮子的安裝位置不垂直，導向桿與液面不垂直，浮子在升降過程中容易與罐體壁或其他部件發生摩擦，甚至卡住，導致無法準確跟隨液面變化。例如，安裝時導向桿傾斜，浮子在液面上升時可能會卡在導向桿的某一位置，使監測到的液位值低于實際液位。對于電容式傳感器，電極的安裝必須保持平行，且與罐體壁絕緣良好。若電極安裝不平行，會導致電極間的電場分布不均勻，電容值測量不準確;若電極與罐體壁之間的絕緣層損壞或安裝時未做好絕緣處理，會形成雜散電容，影響測量結果。超聲波式傳感器的安裝需要確保超聲波發射方向與液面垂直，且下方無障礙物遮擋。若安裝角度偏差較大，超聲波會反射到罐體壁或其他部件上，而非液面，導致無法接收到有效的回波信號，或者接收到的回波信號強度過弱，從而造成測量誤差。

　　(二)密封問題

　　安裝過程中若沒有做好密封，會導致液氮泄漏或外界雜質進入罐內。液氮泄漏會使罐內的實際液位下降速度加快，而監測系統無法及時準確反映這一變化，因為泄漏的液氮可能在罐外蒸發，未被傳感器檢測到。外界雜質進入罐內后，可能會附著在傳感器表面，如浮子式傳感器的浮子表面、電容式傳感器的電極表面、超聲波式傳感器的探頭表面等，影響傳感器的正常工作。例如，雜質在電極表面堆積會改變電極的有效面積和介電常數，導致電容值測量偏差;在超聲波探頭表面結垢會削弱超聲波的發射和接收能力，影響測量精度。

　　四、人為因素

　　(一)參數設置錯誤

　　操作人員在使用監測系統時，需要正確設置一些關鍵參數，如液氮罐的容積、液氮的密度、傳感器的量程和校準系數等。若這些參數設置錯誤，會直接導致液位計算出現偏差。例如，將液氮罐的容積設置過大，在計算液位時，相同的傳感器測量值會對應更低的液位顯示;若液氮的密度參數設置不正確，沒有考慮到溫度對密度的影響，也會導致液位換算錯誤。此外，傳感器的校準系數是用于將傳感器的測量信號轉換為實際液位的關鍵參數，若校準系數設置錯誤，會使整個監測系統的測量基準出現偏差，導致所有液位測量值都不準確。

　　(二)維護保養不到位

　　定期維護保養是保證監測系統正常工作的重要環節。如果操作人員沒有按照規定的周期對傳感器進行清潔、校準和檢查，會導致傳感器性能下降。例如，電容式傳感器的電極表面結霜或污垢積累，沒有及時清理，會影響電容值的測量;浮子式傳感器的導向桿沒有定期潤滑，導致浮子運動阻力增大;超聲波式傳感器的探頭表面沒有及時清理，結霜或附著的雜質會影響超聲波的發射和接收。此外，對傳輸線路和顯示控制設備的維護不足，如沒有及時檢查線路接頭的緊固情況、沒有定期對顯示控制單元進行軟件更新和故障排查，也會導致監測系統出現問題，影響液位監測的準確性。

　　綜上所述，液氮罐液位監測不準確是由多種因素共同作用導致的，包括監測系統本身的傳感器、信號傳輸、顯示控制問題，使用環境和工況的影響，安裝不當以及人為因素等。在實際應用中，需要針對具體情況進行詳細排查，找出導致監測不準確的主要原因，并采取相應的解決措施，如選擇適合低溫環境的傳感器、做好信號傳輸?shù)钠帘魏途€路維護、合理設置控制算法和參數、正確安裝傳感器并做好密封和定期維護保養等，以確保液氮罐液位監測的準確性和可靠性。
